サドルタンクの妻板を用意する。

サドルタンクの形をイメージして、0,4t より 金切りハサミで切り出す。

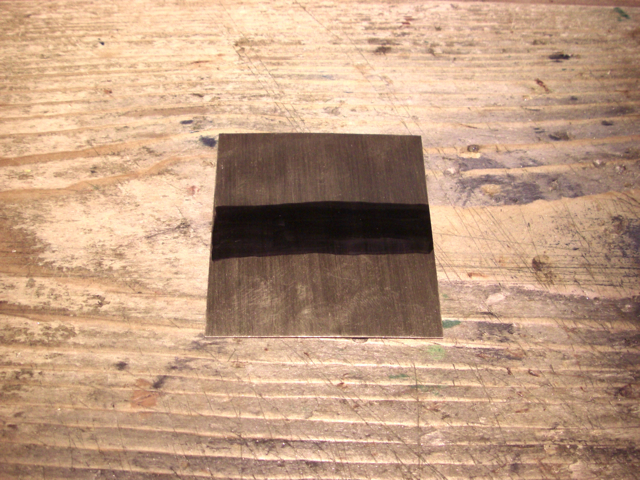

サドルタンクの外板も用意。

0,3t より ハサミで切り出す。(L = 50mm



ケガキ、孔明けを先にして置く。

平面の内に、孔等を明けて置く。



成形する

独自の形に成形します。

キャブとボイラーの寸法で形は限定される。
上部に、少し平らな面を持たせて見た!!



形が出来た。

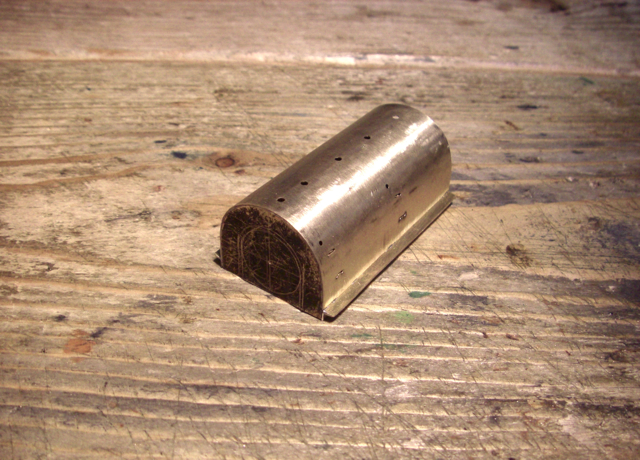

妻板と外板をハンダして、サドルタンクが出来ました。

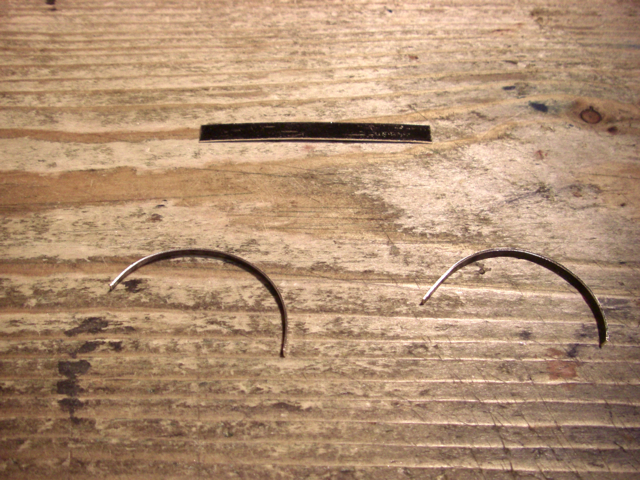

ランボードを切り出す。

0,5t より 幅 = 2,5mm を切り出し、曲がりや捻れを修正して平に・・・・




ランボードを取り付ける。

2mm 上げた位置に取り付ける。(ハンダで点付け
