機関車(サドルタンク)を作る−1

ブログランキング・にほんブログ村へにほんブログ村 鉄道ブログ 鉄道模型へ

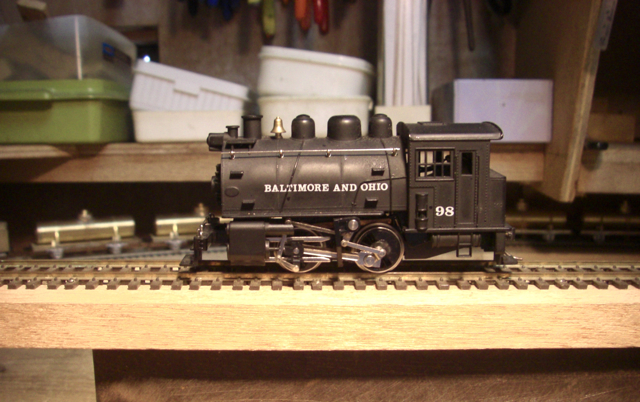

見本品。

これを見本として(HOです)
小形の機関車(サドルタンク・タイプ)を、多少アレンジを加えて自作します。

サドル:馬の鞍と言う意味!

サドル・タンク:ボイラーの上に水タンクが跨がって乗っていて、
        特徴の有るスタイルをしています。

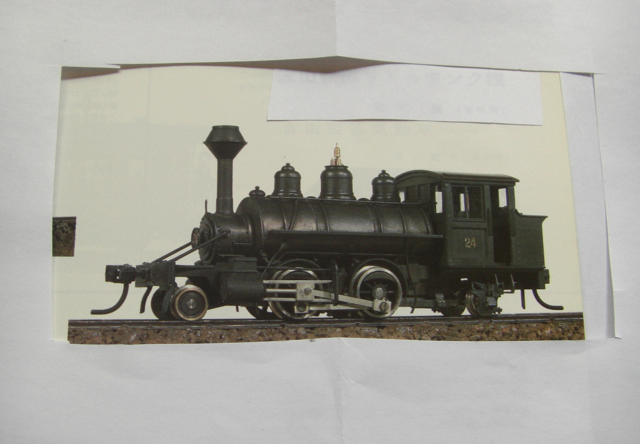

参考。

TMS 誌より、参考に成りそうな物をピックアップして見ました。

昔、インドのダージリン鉄道の写真を見て、面白いタイプの機関車が有るんだなーー
何時か作って見たいな〜と、心に留めていました。

他聞「ナロー ・タイプ」だったと??

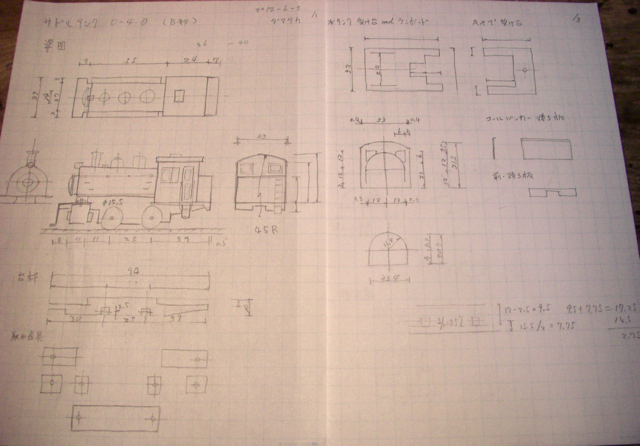

作図する。

概要の寸法を捉まえる(決める)為に、作図する。

幅は:33mmに押さえ、長さは:95mm程度  B タンク・タイプ。



キャブから始める。

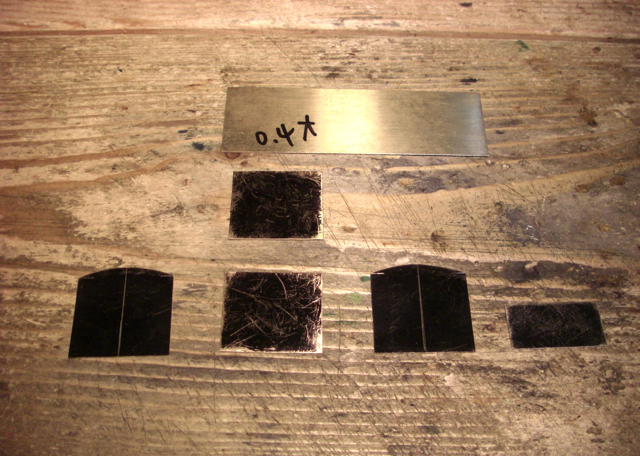

市販の180 × 200 真鍮板 0,4t より、黒マジックを塗りケガキ線を見易くして置いて、
金切りハサミで切り、メクレをプラハンマーで叩き、大きめのヤスリで寸法に仕上げる。

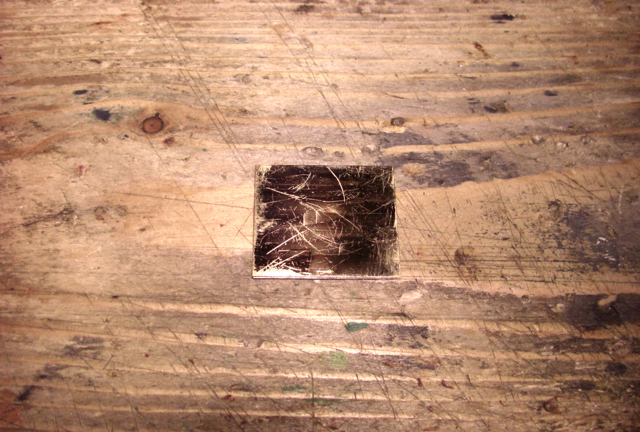

2枚1組に。

キャブの側板は左右対称なので、ハンダメッキをして置いてバーナーで熱を加えて、
2枚1組にする。

大きめのヤスリで仕上げ、寸法&直角を出して置く。



ケガク。

スプリング・コンパスを片コンパスとして、窓やドアーの寸法をケガク。


◉新たなスタイルに挑戦します!!
 「サドルタンク」は、バランスが難しい、果たして巧くまとめられるでしょう〜か??

どうせ作るのなら、
0−4−0 と 2−4−2 の 2タイプを 一緒に作っちゃをうと、欲張った考えで!!
