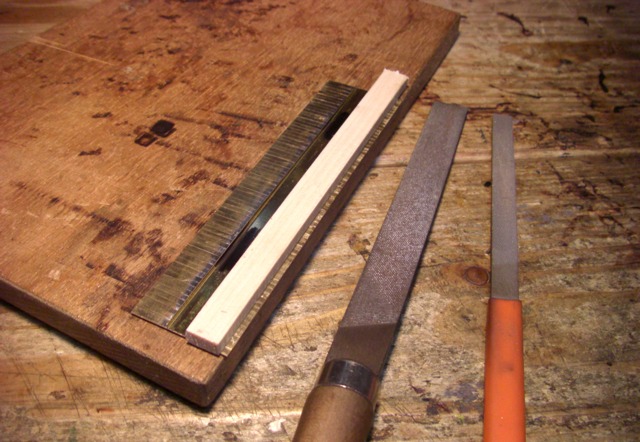

横巾を仕上げる。

当て板で押さえて 横巾 = 32mm にヤスリで仕上げました。

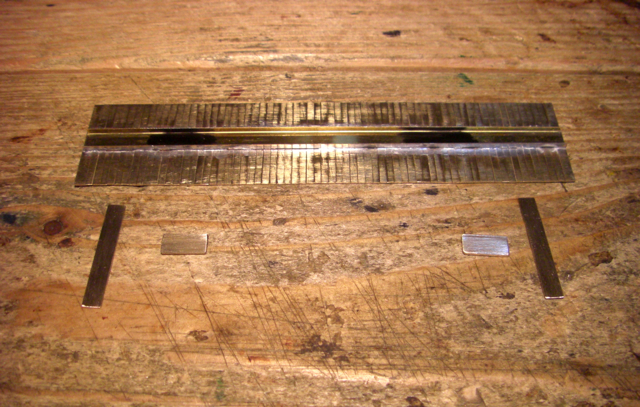

前後板、カプラー座を用意する。

前後板    0,5t × 5 × 32
カプラー座  0,8t × 6 × 12

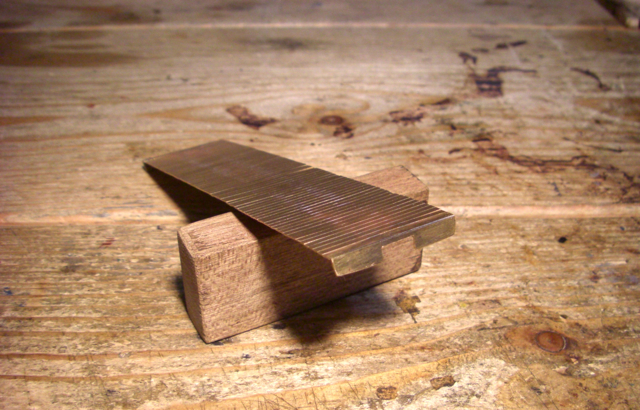

前後板を付ける。

前と後の、飾り板をハンダ止め。  (注、事前に 直角を確認して置く事

カプラー KD NO,5 の巾を、糸鋸で切り欠きました。



カプラー座を付ける。

c チャンの 巾 = 7mm に収まる様にして、ハンダ止め。

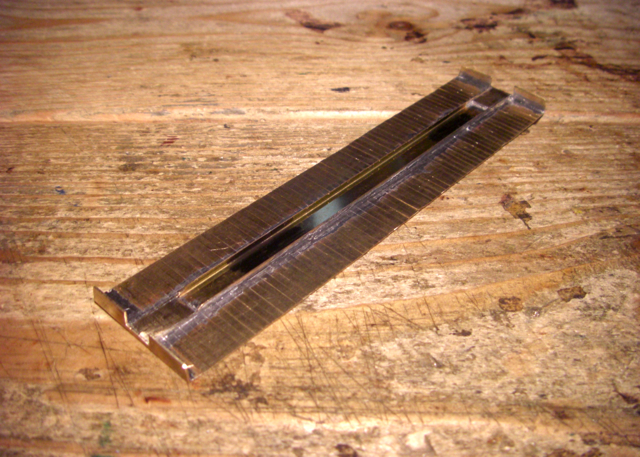

仕上げる。

C チャンの余分な高さを、カプラーザの高さにヤスリで削って合わせる。

前後板も、カプラーの巾に仕上げました。


*次回は、補強梁を作り取り付けます。
