オート リターン システム、N O, 13



ボリューム 1M Ω を、買って来ました。

ついでにスペーサー 10mm → 8mm に、高さを替えます。
高さ 5mm 程度で良いと思ったが、8mm 以下は無かった。

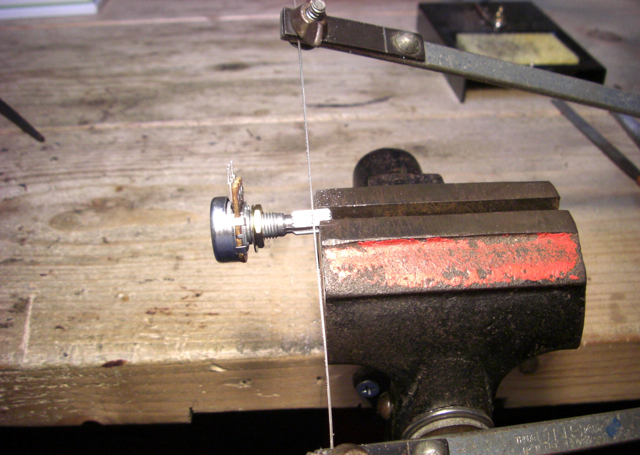

ボリュームの首が長いので、約 5mm 程 糸鋸で切り詰めました。



ボリュームを交換しましたが、 [ 状況は同じです ]

貴、設計図(上側)では ボリューム配線が良く理解できなかった。

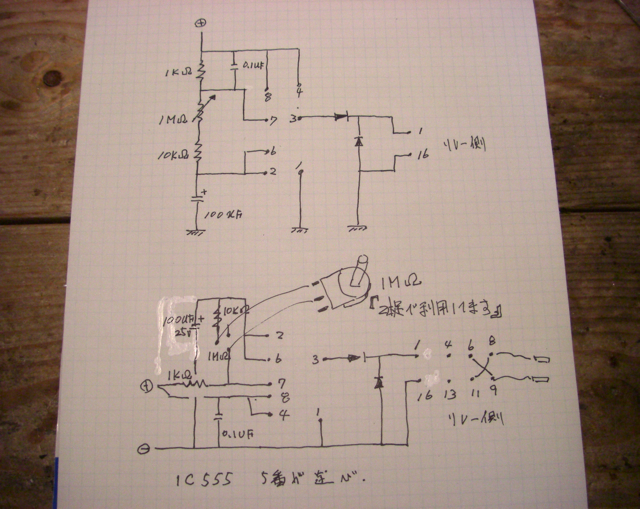

ダマタカなりに、解釈して書いた施工図です。
ボリュームの3本足の内、1本遊ばせています、
この辺の見解が、異なるのかと思います?

 ー沖縄 さん ご指導よろしくー
